West Vacuum propone ampia gamma di flange – a saldare e cieche – per i sistemi a vuoto nei seguenti formati e materiali.

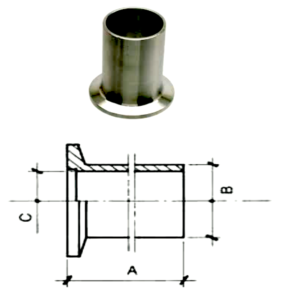

Flange a saldare
A |
B |
C |
Inox |
Alluminio |
|
Codice |
Codice |
||||
DN 10 KF | 30 | 12 | 5 | WRKI10 | su richiesta |
DN 16 KF | 30 | 17 | 5 | WRKI16 | su richiesta |
DN 20 KF | 40 | 22 | 5 | WRKI20 | su richiesta |
DN 25 KF | 40 | 26 | 5 | WRKI25 | su richiesta |
DN 32 KF | 55 | 34 | 5 | WRKI32 | su richiesta |
DN 40 KF | 55 | 41 | 5 | WRKI40 | su richiesta |
DN 50 KF | 75 | 52 | 5 | WRKI50 | su richiesta |
DN 63 ISO-K | 95 | 12 | – | WRII63 | – |
DN 80 ISO-K | 110 | 12 | – | WRII80 | – |
DN 100 ISO-K | 130 | 12 | – | WRII100 | – |
DN 160 ISO-K | 180 | 12 | – | WRII150 | – |
DN 200 ISO-K | 240 | 12 | – | WRII200 | – |
DN 250 ISO-K | 290 | 12 | – | WRII250 | – |
DN 320 ISO-K | 370 | 17 | – | WRII320 | – |
DN 400 ISO-K | 450 | 17 | – | WRII400 | – |
DN 500 ISO-K | 550 | 17 | – | WRII500 | – |
DN 630 ISO-K | 690 | 22 | – | WRII630 | – |

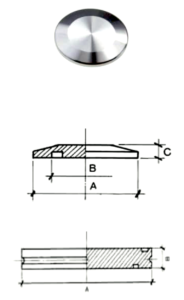

Flange cieche
A |
B |
C |
Inox |
Alluminio |
|
Codice |
Codice |
||||
DN 10 KF | 30 | 12 | 5 | WRKI10 | su richiesta |
DN 16 KF | 30 | 17 | 5 | WRKI16 | su richiesta |
DN 20 KF | 40 | 22 | 5 | WRKI20 | su richiesta |
DN 25 KF | 40 | 26 | 5 | WRKI25 | su richiesta |
DN 32 KF | 55 | 34 | 5 | WRKI32 | su richiesta |
DN 40 KF | 55 | 41 | 5 | WRKI40 | su richiesta |
DN 50 KF | 75 | 52 | 5 | WRKI50 | su richiesta |
DN 63 ISO-K | 95 | 12 | – | WRII63 | – |
DN 80 ISO-K | 110 | 12 | – | WRII80 | – |
DN 100 ISO-K | 130 | 12 | – | WRII100 | – |
DN 160 ISO-K | 180 | 12 | – | WRII150 | – |
DN 200 ISO-K | 240 | 12 | – | WRII200 | – |
DN 250 ISO-K | 290 | 12 | – | WRII250 | – |
DN 320 ISO-K | 370 | 17 | – | WRII320 | – |
DN 400 ISO-K | 450 | 17 | – | WRII400 | – |
DN 500 ISO-K | 550 | 17 | – | WRII500 | – |
DN 630 ISO-K | 690 | 22 | – | WRII630 | – |
Contattaci subito per l’acquisto, citando prodotto e codice.
Non hai trovato quello che cercavi? Scarica il catalogo completo di raccorderia (PDF). Oppure
Clicca qui per contattarci ora!
